R-L-C회로의 접지임피던스에 대한 인식의 중요성 이론적 근거

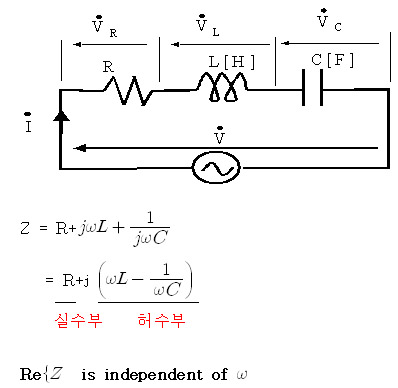

1. RLC 직렬연결

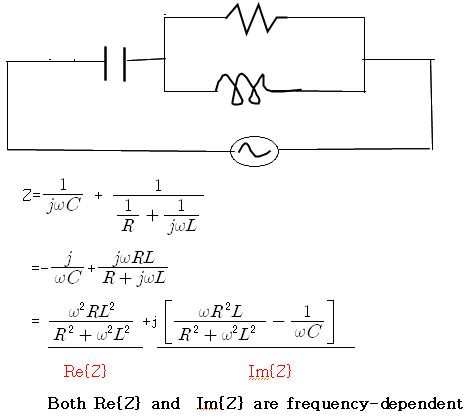

2. R과 C 병렬연결 포함

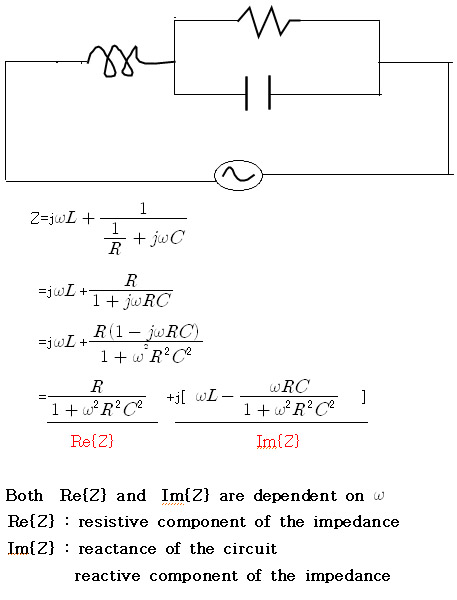

3. R과 L의 병렬연결

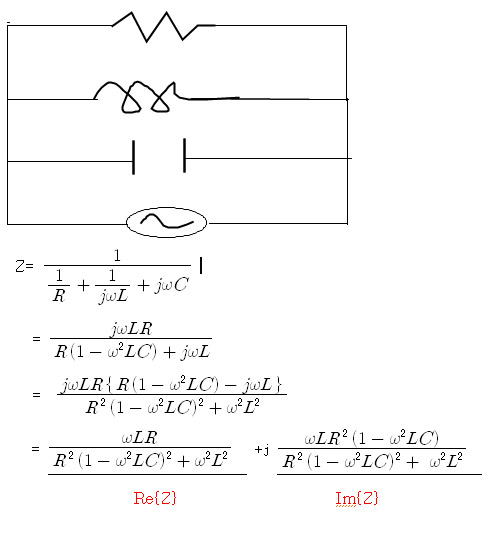

4. RLC병렬 연결

Both Re{Z} and Im{Z} are dependent on

가. 여기서 만일 L→ 라면 이 회로는 RC 병렬회로가 되고 이 때의 impedance는

나. 여기서 만일 C →  라면. 이 회로는 RL 병렬회로가 되고 Impedance는

다. 만일 R → 라면 이 회로는 LC 병렬회로가 되고 Impedance는

가. 나, 다, 라 의 고찰로부터, 다음과 같은 결론을 내릴 수 있다.

“R과 C, R과 L이 병렬로 연결된 경우는 항상 전체 임피던스의 resistive component(저항성분)는 주파수에 따라 그 값이 변한다.”



-자료출처-
선문대학교 전자정보통신공학부 교수 이학박사 안 성 준
