PQR 제품 Series
TNC-PQR Series
TNC-PQR Series 기본사양
철도 및 역사 환경에 최적화된 TNC-PQR 시리즈의 정밀 전기적 기본 사양입니다.
| PARAMETER | VALUES | UNITS | ETC |
|---|---|---|---|
| Maximum average on-state current | 100~800 A | A | 180° conduction, half sine wave (85°C) (Standard 160A) |
| 동작전류 동작 ON/OFF 전류 | 5~100 | A | (Standard 8A) |
| 동작전류 동작 게시 전압 | 2 ~ 24 | DCV | 2DCV ~ 24DCV (Standard 12 DCV) |
| 서지감쇄부 용량 | 120~400 | kA | 8/20µs, 1.2/50µs |
| Typical rise time | 2 | µs | Gate current = 1 A, dlg/dt = 1 A/µs Vd = 0.67 % VDRM |
| Typical turn-off time | 50 ~ 200 | µs | ITM = 300 A, – dI/dt = 15 A/µs; TJ = TJ maximum VR = 50 V; dV/dt = 20 V/µs; gate 0 V, 100 Ω |
| 동작전류 동작 게시 전압 | 0.9 ~ 10 | DCV | Standard < 1.0 DCV |

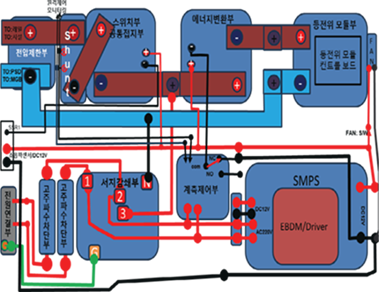

회로도

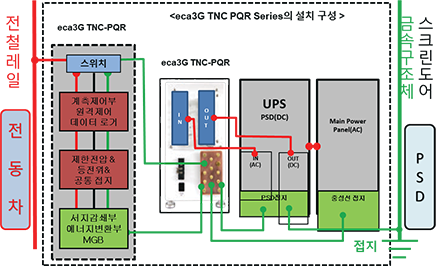

설치구성도
PSD의 감전사고 방지와 PSD설비를 낙뢰 서지 등으로부터 고장을 방지하기 위해서는 PSD전원실에 P48을 설치 구성하면 PSD설비의 고장을 예방 할 수 있다.
Series Model 01
TNC-P Series
무전원 방식으로 자체 전위차를 이용해 동작하는 실외 최적화 기본형 시리즈입니다.
| 품명 | 모델명 | 규격 | 전원필요 | 설치장소 | 크기 (W x HD/mm) |
|---|---|---|---|---|---|
| eca3G TNC - P | eca3G TNC - P1012 | 100DCA / 120KA | X | 실외 | 230 x 200 x 180 |
| eca3G TNC - P | eca3G TNC - P1516 | 150DCA / 160KA | X | 실외 | 230 x 330 x 110 |
| eca3G TNC - P | eca3G TNC - P3012 | 300DCA/ 120KA | X | 실외 | 230 x 330 x 110 |
| eca3G TNC - P | eca3G TNC - P3024 | 300DCA/ 240KA | X | 실외 | 230 x 330 x 110 |
| eca3G TNC - P | eca3G TNC - P5016 | 500DCA/ 160KA | O | 실외 | 310 x 410 x 110 |
| eca3G TNC - P | eca3G TNC - P8024 | 800DCA/ 240KA | O | 실외 | 310 x 410 x 110 |
모델명 설명: eca3G TNC-P 00 00

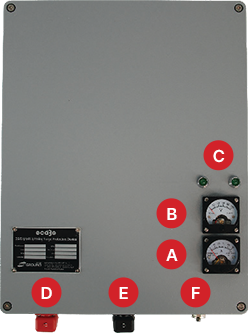

제품 외관 및 단자 구성
제품 기능 및 명칭
- A전류계 (레일-접지간 전류)
- B전압계 (전동차-PSD간 전위차)
- C서지감쇠부 동작표시
- D레일(+)연결단자
- E접지(-)연결단자
- F전원·신호·제어·통신 연결 잭
■ 전동차와 PSD간 전기 감전사고 방지
전위차(제한 전압)를 1.0 DCV~24DCV로 설정/유지 한다.
■ 경제성이 높다
외부 전원없이 전동차와 PSD간 발생한 전위차를 이용하여 동작 시킨다.
■ 내구성이 우수하다
밀폐형 AL 케이스에 모듈을 구성하여 방수, 방진, 외부설치에 적합하다.
■ 품질 보증 및 내구연한
품질 보증 2년, 내구연한 10년을 보장합니다.
Series Model 02
TNC-Q Series
원격제어 및 모니터링 옵션과 레일 전위 상승을 안정적으로 제한하는 고기능성 시리즈입니다.
| 품명 | 모델명 | 규격 | 전원필요 | 설치장소 | 크기 (W x HD/mm) |
|---|---|---|---|---|---|
| eca3G TNC - Q | eca3G TNC - Q1012 | 100DCA / 120KA | O | 실외,내 | 310 x 410 x 110 |
| eca3G TNC - Q | eca3G TNC - Q1516 | 150DCA / 160KA | O | 실외,내 | 310 x 410 x 110 |
| eca3G TNC - Q | eca3G TNC - Q3012 | 300DCA/ 120KA | O | 실외,내 | 310 x 410 x 110 |
| eca3G TNC - Q | eca3G TNC - Q3024 | 300DCA/ 240KA | O | 실외,내 | 310 x 410 x 110 |
| eca3G TNC - Q | eca3G TNC - Q5016 | 500DCA/ 160KA | O | 실외,내 | 310 x 410 x 110 |
| eca3G TNC - Q | eca3G TNC - Q8040M | 800DCA/ 240KA | O | 실외,내 | 310 x 410 x 110 |
모델명 설명: eca3G TNC-Q 00 00

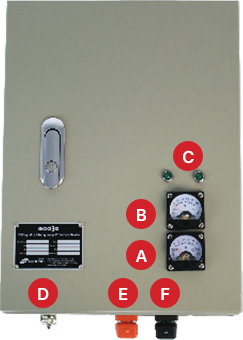

제품 외관 및 단자 구성
제품 기능 및 명칭
- A전류계 (레일-접지간 전류)
- B전압계 (전동차-PSD간 전위차)
- C서지감쇠부 동작표시
- D레일(+)연결단자
- E접지(-)연결단자
- F전원·신호·제어·통신 연결 잭
■ 전동차와 PSD간 전기 감전사고 방지
전위차(제한 전압)를 1.0 DCV~24DCV로 설정/유지 한다.
■ 원격제어 및 모니터링
원격제어 및 모니터링 가능(ON365 단말기 옵션) / 제한 전압 및 제한 전류 제어.
■ 내구성이 우수하다
밀폐형 AL 케이스에 모듈을 구성하여 방수, 방진, 외부설치에 적합하다.
■ 품질 보증 및 내구연한
품질 보증 2년, 내구연한 10년을 보장합니다.
Series Model 03
TNC-R Series
데이터로거 탑재로 전압/전류를 실시간 저장 및 분석하며 정밀 제어가 가능한 최고급 시리즈입니다.
| 품명 | 모델명 | 규격 | 전원필요 | 설치장소 | 크기 (W x HD/mm) |
|---|---|---|---|---|---|
| eca3G TNC - R | eca3G TNC - R1516 | 100DCA / 120KA | O | 실내 | 280 x 560 x 130 |
| eca3G TNC - R | eca3G TNC - R3012 | 150DCA / 160KA | O | 실내 | 280 x 560 x 130 |
| eca3G TNC - R | eca3G TNC - R3024 | 300DCA/ 120KA | O | 실내 | 380 x 660 x 230 |
| eca3G TNC - R | eca3G TNC - R5016 | 300DCA/ 240KA | O | 실내 | 380 x 660 x 230 |
| eca3G TNC - R | eca3G TNC - R5016M | 500DCA/ 160KA | O | 실내 | 570 x 700 x 200 |
| eca3G TNC - R | eca3G TNC - R8040M | 800DCA/ 400KA | O | 실내 | 570 x 700 x 200 |
모델명 설명: eca3G TNC-R 00 00

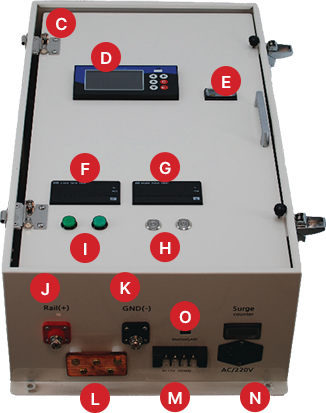

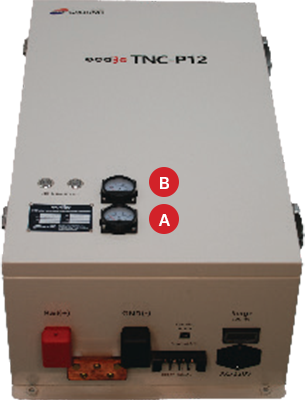

제품 외관 및 단자 구성
제품 기능 및 명칭
- A전류계 (레일-접지간 전류)
- B전압계 (전동차-PSD간 전위차)
- C서지감쇠부 동작표시
- D데이터 로거
- E서지 카운터
- F전류 메타
- G전압 메타
- H전원 스위치 (ON/OFF)
- I동작표시 램프
- J레일(+) 연결단자
- K접지(-) 연결단자
- LMGB
- M초음파 감지센서 터미널
- NAC220V 전원 잭
- OLAN 포트, 동작표시 LED
■ 감전사고 원천 방지
전위차(제한 전압)를 1.0 DCV~24DCV로 설정/유지 한다.
■ 데이터로거 기능
전압과 전류 값을 기록 보관분석 정보화 할 수 있고, 원격제어/모니터링 가능하다.
■ 진입/발차 연동 제어
전동차 진입과 발차에 맞춰서 작동 시키고, 제한 전압 뿐이 아닌 제한 전류 값으로 작동을 제어한다.
■ 품질 보증 및 내구연한
품질 보증 2년, 내구연한 10년을 보장합니다.
Series Summary
주요기능과 특징
사용 목적과 설치 환경에 맞는 최적의 TNC 시리즈를 선택하실 수 있습니다.
eca3G TNC-P Series
- •관리와 설치가 간단하다 - 외부 전원 없이 자체 전원으로 동작한다.
- •내구성이 우수하다 - AL 케이스로 방수, 방진, 외부설치에 적합하다.
- •경제적이다 - 등전위 기능, 전위차 해소 기능만으로 경제적이다.
승강장 발차 또는 진입 부분으로 PSD 접지와 레일 본딩을 연결 / 접속하기에 적합한 위치.
eca3G TNC-Q Series
- •관리와 설치가 간단하다 - 외부 전원 없이 자체 전원으로 동작한다.
- •내구성이 우수하다 - AL 케이스로 방수, 방진, 외부설치에 적합하다.
- •레일전위 상승 제한 - 제한 전압 및 감전방지를 위한 등전위공통접지
외부설치는 승강장 발차 또는진입 부분으로 PSD 접지와 레일본딩을 연결/접속하기에 적합한 위치. 내부는 PSD 전기실
eca3G TNC-R Series
- •데이터 로거 - 전위차(전압)와 누설전류를 기록/저장/분석할 수 있다.
- •신뢰성이 우수하다 - 제한전압과 제한전류에 의한 동작을 제어 한다.
- •원격제어와 모니터링 - 원격으로 제어하고모니터링을 할 수 있다(옵션).
내부설치를 해야 하며 위치는 PSD 전기실(UPS실)이 적합.
eca3G TNC-LEMP Series
- •LEMP용 낙뢰서지. LEMP 유입 시 서지검출 및 에너지 변환 하여 제거
통신지휘차량, 이동차량 상황실.
